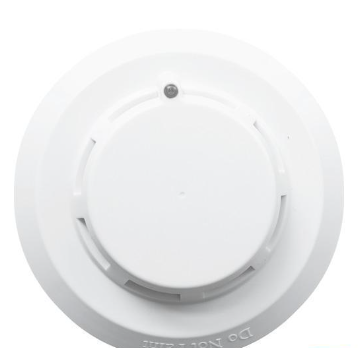

福建海湾JTY-GF-GST9711点型光电感烟火灾探测器

一、福建海湾JTY-GF-GST9711点型光电感烟火灾探测器概述：

　　福建海湾JTY-GF-GST9711点型光电感烟火灾探测器（以下简称探测器）为非编码探测器，适用于宾馆、饭店、办公楼、教学楼、银行、仓库、图书馆、计算机房及配电室等场所。与GST-EOL-9307终端器配合使用，通过GST-LD-8319编址接口模块与福建火灾报警控制器相连，完成探测器的信号处理。

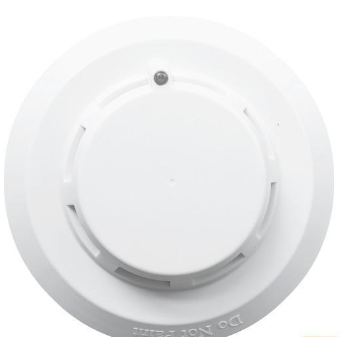

福建海湾JTY-GF-GST9711点型光电感烟火灾探测器

二、福建海湾JTY-GF-GST9711点型光电感烟火灾探测器特点：

　　本探测器采用新型的散射技术及进口光电器件，提高了传感器的可靠性、稳定性和一致性，并采用独特的迷宫设计，防虫、防尘、抗外界光线干扰性能良好。结构新颖、外形美观、性能稳定可靠、抗潮湿性强。

三、福建海湾JTY-GF-GST9711点型光电感烟火灾探测器技术特性：

　　1.工作电压：DC16V～DC28V

　　2.静态电流≤60μA(注：静态时探测器可工作在DC16V～DC28V电压范围内。)

　　3.报警电流≤30mA(注：报警时电流的大小取决于控制器的限流情况。不允许直接用DC24V供电，否则探测器会因无限流电阻而烧坏。）

　　4.更大波纹电压：4V(峰峰值)

　　5.报警复位：瞬间断电(5sMin，DC2.5VMax)

　　6.上电时间≤10s

　　7.报警确认灯：红色，正常监视时周期性（2s～4s）闪亮，报警时常亮

　　8.保护面积：当空间高度为6m～12m，一个探测器的保护面积，对一般保护现场而言为80m2。空间高度为6m以下时，保护面积为60m2。具体参数应以GB50116《火灾自动报警系统设计规范》为准。

　　9.线制：与电源线采用有极性二线制连接

　　10.使用环境：温度：-10℃～+55℃

　　相对湿度≤95%，不凝露

　　11.外形尺寸：直径：100mm高：52mm（带底座）

　　12.外壳防护等级：IP32

　　13.壳体材料和颜色：ABS，瓷白

　　14.重量：约110g

　　15.安装孔距：45mm～75mm

　　16.执行标准：GB4715-2005

四、福建海湾JTY-GF-GST9711点型光电感烟火灾探测器结构特征与工作原理：

本探测器外形结构及安装方式同 JTY-GM-GST9611 型点型光电感烟火灾探测器。

探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZX-02定位底座，其示意图如图1-28：

　底座上有四个带数字标识的接线端子，“1”接输入模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在输入模块输出端的负极上；“4”不接线，接线方法参见章4.10节GST-LD-8319输入模块。

　　输出回路终端接有GST-LD-8320A终端器，底座“1”、“2”间连接一只1N5819二极管（注意极性）。

　　布线要求：采用截面积≥1.0mm2的阻燃RV或BVR线。

　　2.工作原理

　　点型光电感烟火灾探测器采用红外线散射原理探测火灾，电路主要有红外线发射部分和接收部分组成，发射管与接收管置于光学暗室中，光学暗室可屏蔽外界杂散光干扰，但不影响烟尘进入。在无烟状态下，只接收很弱的红外光，当有烟尘进入时，由于散射作用，使接收光信号增强，当烟尘达到一定浓度时，可输出报警信号。为减少干扰及降低功耗，发射电路采用间歇方式工作，可提高发射管使用寿命。报警输出信号采用电流方式，便于多只探测器串联使用及故障、火警检测。
